从方案设计到提供全套设备,世邦机器满足您的各类破碎筛分需求。

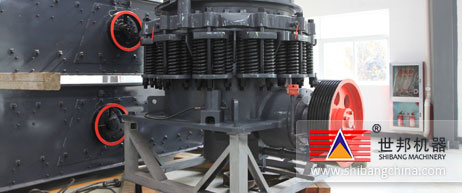

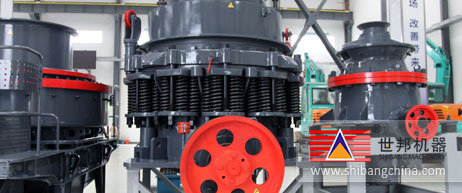

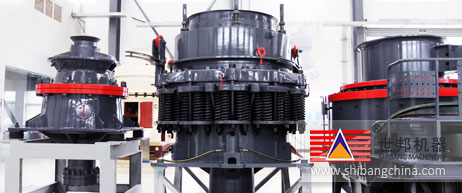

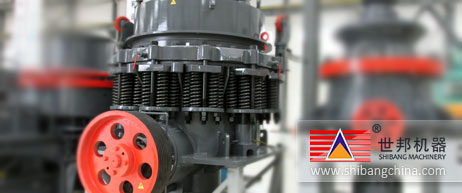

CS系列高效圆锥破碎机

【进料粒度】: 13-369mm

【生产能力】: 27-1270t/h

【应用领域】: 广泛应用于矿山矿石破碎、高硬度岩石物料破碎、建筑物料破碎、水泥厂、砂石料场、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等smile更多应用领域请点击"免费咨询")

【适用物料】:花岗岩、玄武岩、辉绿岩、页岩、石英石、河卵石、石灰石、铁矿石、煤矸石、有色金属矿石、鹅卵石等

CS系列高效圆锥破碎机是我公司在引进、吸收国外技术的基础上,根据客户的需求,基于层压破碎原理及多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的现代高性能破碎机。

免费咨询

产品优势

可靠性高 稳定性好

采用大直径主轴、重型化主机架以及独立的稀油润滑系统的自动控制系统,保证了设备坚固耐用,运行可靠。过铁保护装置确保杂铁通过破碎腔后,能够迅速恢复原有的排料口,保证排料大小。

维修方便 易于操作

所有的部件均能够从上部或侧面拆装,定锥和动锥总成均可方便拆出。青铜滑动轴承在高冲击震动破碎环境中能够保持优异的承载性能,并且比滚动轴承更经济、维修更方便。

运营成本低 应用范围广

由于生产能力大,可靠性高,维修方便,大大降低了生产成本;该机使圆锥破发挥出性能以适用于各种破碎工艺:从特粗碎到细碎,从固定式破碎到移动破碎站。

层压破碎 出料粒型好

该机采用层压破碎原理,形成料层保护层,不仅有效降低磨耗,延长易损件使用寿命,还使产品中立方体所占比例明显提高,针片状石子减少粒级更均匀。

工作原理

CS系列高效圆锥破碎机工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近 又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎要求粒度,经下部排出。

技术参数

短头型CSD系列圆锥破:

型号 动锥直径
mm
(inch)
腔型 给矿口尺寸 出料口可调整尺寸
(mm)
主轴转速
(r/min)
功率
(kw)
产量
(ton/hour)
外型尺寸
(mm)
闭口边
(mm)
开口边
(mm)
CSD75 914
(3')
细型 13 41 3-13 580 75 27-90 2821×1880×2410
粗型 33 60 3-16 27-100
CSD110 1218
(4')
细型 29 57 5-16 485 110 50-132 2560×1942×2928
中型 44 73 10-16 90-145
粗型 56 89 13-19 141-181
CSD160 1295
(4 1/4')
细型 29 64 3-16 485 160 36-163 2800×2342×2668
中型 54 89 6-16 82-163
粗型 70 105 10-25 109-227
CSD240 1676
(5 1/2')
细型 35 70 5-13 485 240 90-209 3917×2870×3771
中型 54 89 6-19 136-281
粗型 98 133 10-25 190-336
CSD400 2134
(7')
细型 51 105 5-16 435 400 190-408 4130×3251×4454
中型 95 133 10-19 354-508
粗型 127 178 13-25 454-599
